高速細穴放電加工機

SAM−3




写真をクリックすると別画面で拡大画像を表示します

細穴放電加工機 SAM-3

  SAM-3 加工デモ 動画

お問い合わせはこちらまで

加工性能例

加工例1 画像なし 加工例2 画像なし 加工例3

特徴

仕様
ワーク台上面から電極ガイドまでの距離が最大390mmと大きく、広いスペースでワークや治具の取付がスムーズに行えます。
操作
操作は、面倒な調整もなく、キーを押すだけで極めてカンタンです。
機能
充実した機能と省スペース化を両立しました。

本体仕様

テーブル寸法(幅×奥行) 350mm×250mm
左右軸移動距離(X軸) 300mm
前後軸移動距離(Y軸) 200mm
主軸上下移動距離(Z軸) 280mm
テーブル上面からガイド下端までの距離 110mm〜390mm
電極装着可能径 φ0.3mm〜φ3.0mm
加工物最大重量 100kg
サーボ送り距離 350mm
床面からテーブル上面までの距離 915mm
機械本体寸法(幅×奥行×高さ)※ハンドル除く 730mm×710mm×1,700mm

blank

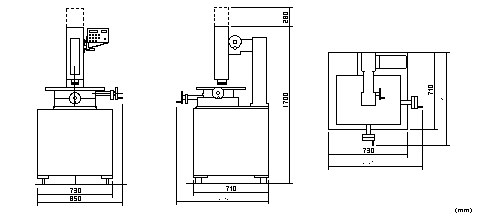

3面図 テーブル写真
3面図(クリックすると拡大図を開きます) SAM-3テーブル部
